FAQ - "ПОЧЕМУЧКА"
VampiДата: Вторник, 04.01.2011, 17:34 | Сообщение # 1
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
ПоЧеМуЧкА

В данном разделе пользователи могут добавлять ПОЛЕЗНУЮ ИНФОРМАЦИЮ, сервисные мануалы, собственный опыт.



ОГЛАВЛЕНИЕ:


1. Восстановление навигатора Prestigio.

2. Изменение частоты CPU на Atlas 4 & Atlas 5

3. Разлочка навигатора,выход на рабочий стол.

4. Русская клавиатура в WinCE

5. У Вас пропала активная связь со спутниками после экспериментов с программами?

6. Восстановление настроек после некорректной работы iGO

7. Отключение статической навигации

8. Видео, демонстрирующее способности программы- SirfTech.

9. Убиение ActiveSync.

10. Вышла из строя антенна приема сигналов.

11. Как сохранить ярлыки на рабочем столе.

12. Как узнать каких библиотек (*.dll) не хватает приложению.

13. Восстановление системы - часть 1 (JTAG).

14. Восстановление системы - часть 2.

15. Восстановление девайса при отсутствии стартовой картинки.

16. Метод снятия дампа с коробок на CЕ5.0, СЕ6.0.

17. Возвращение к заводским установкам посредством форматирования реестра.

18. Клонирование Nand Flash на SD.

19. Как изменить загрузочную картинку-ЛОГОТИП.

20. Автоусыпление и автопробуждение навигатора.

21. Навигатор не заряжается.

22. Восстановление автонавигаторов на базе процессора SiRFAtlasIV

23. Восстановление навигатора с помощью программы - SiRFSoCMgr v6.1.5 (AtlasMgr)

24. Способ восстановления убитого загрузчика на YG902M_V21

25. Восстановление загрузчика YG-908D V2.0 (MTK MT3351 )

26. Восстановление китайского навигатора на платформе MTK YG-918D V 1.2

27. Русификатор WinCE 5.0 - версия 1

28. Русификатор для WinCE 5.0 и 6.0 Full - версия 2

29. Аккумулятор 2400 mah в Китайский навигатор

30. Как в реестре изменить COM порт

31. Если пропадает клавиатура при вводе текста Prestigio, Lexand, Pocket Navigator на WinCE 6.0

32. Запуск программ на устройстве подключенном через активсинк.

33. Как поменять Com порт при помощи реестра используя скрипт

34. SiRFSoCMgr - восстановление навигатора.

35. Инструкции и схемы для аппаратов на SirfAtlas

36. КАК НАТИ ПАПКУ ResidentFlash2 ?

37. Возвращаем к жизни навигатор через - Atlas5mgr

38. Flash память которые поддерживает прошивальщик - flash_tool (MTK)

39. Как определить, какие COM порты присутствуют на Вашем дивайсе?

40. Изменение ID прибора

41. MTK (GPS навигаторы) - прошивки и восстановление

42. PndFlashTool - Работа с программой

43. Восстановление JJ-Connect2100Wide

44. Service Manual

45. Восстановление платформы - apical

46. Prestigio 4120BT

47. Дамперы и распаковщик

48. Еще один способ смены порта в Navitel

49. Карты памяти: инструкция для чайников

50. Появилось смещение экрана на навигаторе;
Explay PN430 (WinCe 5) Explay PN 375 (WinCe5)


51. Лекарство от тормозов Garmin XT на PNA

52. Если слетел ID прибора (MTK).

53. Прошивка на PA06.1204.0608I7680CH

54. Вариант восстановления навигаторов на процессоре - Messada

55. Восстановление платформы-apical

56. TEXET TN-301 (YG905M_V1.3) восстановление

57. Подключение интернет через блютуз на MTK

58. Как узнать сом порт GPS используемый навигатором

59. PortTool - детальная информация об устройстве-com порт,скорость и т.д.

60. NAVITEL - Смена режима СОМ порта с пассивного на агрессиный и наоборот+скорость.

61. Смена логотипа для навигаторов MTK YG-912C - 918C

62. PortTool - детальная информация об устройстве

63. Мануал по "вытаскиванию" кнопки ХардРезета из недр Windows CE

64. Распиновка USB-разъемов

65. Pocket mechanic - оптимизация системы

66. Как поменять порт gps приемника на PNA

67. Распаковщик .wzp и Упаковщик оболочки(Меню)

68. Калибровка экрана навигатора с ПК

далее


МЫ СОБИРАЕМ САМОЕ ЛУЧШЕЕ ДЛЯ УДОБНОГО ПОИСКА ПОЛЕЗНАЯ ИНФОРМАЦИЯ, БУДЕТ ОБОЗНАЧЕНА ССЫЛКОЙ НА НЕЕ В "ОГЛАВЛЕНИИ"


В данной теме мы попробуем собрать полезную информацию пользователей по ремонту,диагностики своих GPS навигаторов,модернизации программного обеспечения и устранения ошибок работы программного обеспечения...ШАПКА В ПРОЦЕССЕ РЕДАКТИРОВАНИЯ


ПЕРЕД ТЕМ КАК ЧТО ТО ДЕЛАТЬ ПОСМОТРИ И ЗАПИШИ ВЕРСИЮ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ УСТАНОВЛЕННУЮ У ТЕБЯ В НАВИГАТОРЕ...чтобы не задавать глупых вопросов когда кончаешь прибор...


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Пятница, 28.03.2014, 13:20 | Сообщение # 106
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline

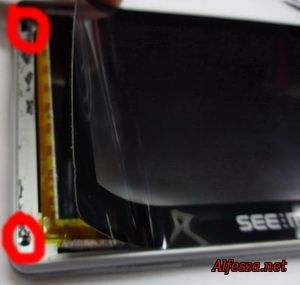

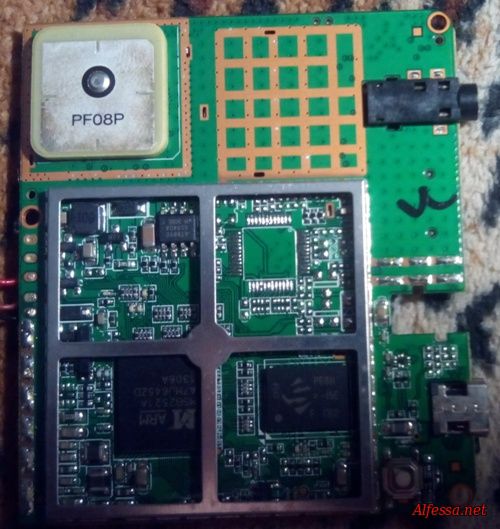

FAQ - РАЗБОРКА НАВИГАТОРОВ

несколько примеров :
смотрим


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Понедельник, 30.06.2014, 20:55 | Сообщение # 107
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline

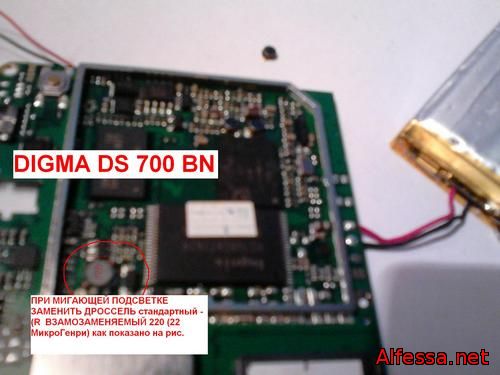

Digma DS600 -DS700 - МИГАЮЩАЯ ПОДСВЕТКА
Лечим произведя замену дросселя подсветки экрана -на фото



стандартный (R
взаимозаменяемый 220 (22 микроГенри)

детальку взял у донора,аккуратно выпаял старый и прихватил новый 220 тый... и все ок!!!!!



Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Пятница, 04.07.2014, 09:39 | Сообщение # 108
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline

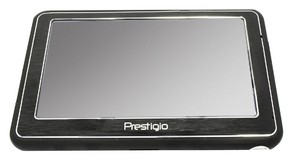

Восстановление навигатора Prestigio



Cмотрим


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Пятница, 18.07.2014, 10:13 | Сообщение # 109
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
АККУМУЛЯТОР для навигатора
не можете найти 3 контактный аккумулятор, а в наличии только 2 контактные?

БЕРЕМ 2 КОНТАКТНЫЙ.
Припаиваете + (красный) к плюсовой,минус (черный) к минусовой клейме на плате, а между массой (- черный) и обозначенным на плате "Т" к которому должен припаиваться третий провод (или жёлтый, может белый провод) поставьте сопротивление 10 кОм.


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Четверг, 14.05.2015, 16:16 | Сообщение # 110
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
Принудительная калибровка навигатора на платформе APICAL
автор; Farmazon



Зажимешь клавишу включения на 15-20 секунд, отпускаешь он должен показать сервисное меню (синий экран), верхняя вкладка это калибровка, короткое нажатие на клавишу вкл. вводит калибровку экрана через 3-5 секунд.


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Понедельник, 01.06.2015, 22:44 | Сообщение # 111
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
Восстановление Apical. Плата 1073C(SZY) MAIN-01A-B. Проц. Sirf AtlasV (AT551)



подробное описание


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Среда, 03.06.2015, 07:53 | Сообщение # 112
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline

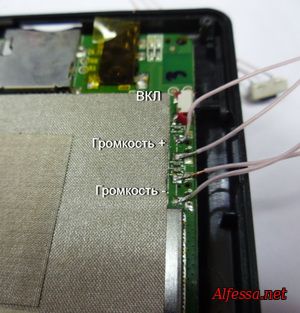

Seemax TG510.
Принесли с проблемой висел на заставке. Для восстановления пришлось разобрать. Под декоративной наклейкой выкрутить три самореза слева 2 и справа внизу один, воле кнопки ВКЛ есть контакты под кнопки громкости (на заводе их не ставят) я подпоялся к левой группе контактов (рядом с ВКЛ) Запустил LiveSuitPack выбрал файл прошивки. Подключаем навигатор, зажимаем припаянную кнопку и подключаем кабель USB. Утелина выдаст сообщение, соглашаемся, прошиваемся. Примерно 3 минуты. Автоматом перегруз. Готово. Ставим навигацию и прочее на усмотрение. Хотя сам навик не слишком хорош. Может кому поможет. Фото





Фото
https://yadi.sk/d/0AUupu-Wh2fQE


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Среда, 03.06.2015, 08:13 | Сообщение # 113
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline

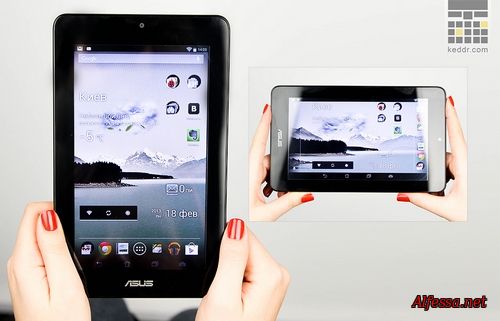

Как сделать Hard-Reset ASUS MeMO Pad - ME 172V



1. Скачайте и распакуйте содержимое данного архива на MicroSD карточку.
]cleardata.zip ( 15,5 МБ )

2. Вставьте карточку в ваше устройство, находящееся в выключенном состоянии.
3.Включите аппарат.
4. Выберите при помощи качельки громкости ClearUserData.
5. Подтверждение кнопкой включения.
По окончании программа попросит извлечь каточку памяти и автоматически перезагрузит планшет
через несколько секунд.

P.S У меня recovery не запустилось пока я не зажал кнопку громкости +


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Среда, 24.06.2015, 11:43 | Сообщение # 114
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline

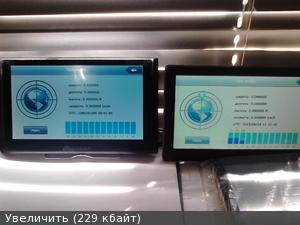

Улучшение приема спутников для YG912S
автор; Farmazon



По поводу платформы 912S с вечно проблемными GPS приемниками, прошивка спасает от рухнувшего GPS, но как показала практика прием у него плохой, жалобы поступают довольно часто. Методом перебора и пару дней тестов, нашел RTK.bin с очень хорошими результатами. В итоге вот такая картинка рядом с окном (для сравнения прошитый стоком и прошитый новым ртк).

Ссылка на файл
Шить вместе с прошивкой, заменив оригинальный файл.


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Среда, 24.06.2015, 15:07 | Сообщение # 115
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
MYSTERY MDD6280NV
Цитата
при включении магнитолы черный экран. радио работает (звук ) и сканирует станции с помощью кнопок на панели, но экран просто черный.
Все кнопки на панеле тоже работают и пульт.
При нажатии кнопки navi или включении заднего хода - картинка отличная
при включении двд или sd карты надпись - no video signal
скачал на флешку mcurom.bin и вставил.
при включении пишет USB и потом тоже вылазит надпись - no video signal


автор;V16
Недавно столкнулся с такой проблемой оказалось нет питания на графическом медиа процике! должно быть 3.3В было 1.2В . Решилось заменой стабилизатора LD1117.



плата


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Воскресенье, 28.06.2015, 09:39 | Сообщение # 116
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
EXPLAY PN935 WinCe 6
версия платы; 6863С v 3.0


Перерыл интернет в поиске ПРАВИЛЬНОЙ инструкции по восстановлению данной модели.
И инструкции подробной так и не нашел,потому выкладываю наши наработки..


И ТАК ;

Навигатор стал неправильно работать,тормозить,неправильно отображать координаты в навигационной программе или просто висит на заставке?
Данная модель не прошивается с карты памяти на прямую а только с использованием компьютера и программы - ATLASMGR_5.8.7z
Чтобы прошить данное устройство нам необходимо полностью зарядить прибор.
Cкачать комплект восстановления прибора.



Отформатировать карту памяти (желательно 2 GB в FAT) хотя в практике прошивался и с 4 GB карты.
На чистую карту памяти поместить файлы прошивки

Chain.bin
NK.bin
TINYNK.bin
chain.lst


Вставить карту памяти в навигатор, подключить прибор к компьютеру используя кабель (USB-miniUSB)

ВВОД ПРИБОРА В СЕРВИСНЫЙ РЕЖИМ

1. Нажимаем кнопку включения прибора и держим ее нажатой, делаем ресет (жесткая перезагрузка) прибору и удерживая кнопку включения ждем появления заставки, кнопку держим..Далее экран потухнет и снова включится с запросом перехода в сервисный режим.
2 . Кнопку отпускаем и снова коротко нажимаем и стилусом тычем в область экрана.
Должна появиться надпись о переходе прибора в сервисный режим для процесса обновления.
Компьютер должен определить новое устройство и запросить установку драйверов.
3 . Выбираем пункт (из указанного места) и в проводнике указываем путь к папке - ATLASMGR_5.8.7z
и нажимаем установить драйвер.
4 . Запускаем программу - ATLASMGR_5.8.7z
Выбираем скорость -9600 режим USB
Нажимаем кнопку - OPEN
В программе побежит командное соединение с прибором (панель с право)



Текст:

Цитата
IsValidMBR: MBR sector = 0x880
OpenPartition: Partition Exists=0x1 for part 0x12.
EBoot Loader Version: V1.2.5

Ethernet Boot Loader Configuration:
---------------------------------------
1) IP address : 0.0.0.0
Subnet mask: 0.0.0.0
2) Boot delay: 10 seconds
3) DHCP: ENABLED
4) Max Bad blocks reserved: 10
5) Startup image: LAUNCH EXISTING
6) Program RAM image into Boot Media: ENABLED
7) MAC address: 00:00:00:00:00:00
8) Bluetooth address: 00:00:00:00:00:00
9) Format Boot Media for BinFS

A) UPDATE image from SD/MMC card
cool UPDATE logo from SD/MMC card
C) Format HIVE Partition
D) DOWNLOAD image now
E) Set Clock
F) Low-level FORMAT Boot Media
L) LAUNCH existing Boot Media image
S) Save Configuration and Exit
U) Using SiRFSoCMgr to download NK image
I) DOWNLOAD image via USB RNDIS Ethernet
R) LAUNCH existing Boot Media image via USB RNDIS KITL
M) StaticStore FAT partition (type 0x12) occupied percent: 4%
N) Read-Only User FAT partition (type 0x12): Writable
V) Image check sum
T) Debug NandFlash
Q) Dump Flash
G) Upload Bootloader
Z)z write BootCfg ConfigFlags,Z watchdog
X) Launch monolithic image from SD/MMC card in slot1


Далее выбираем пункт - A) UPDATE image from SD/MMC card - это обновление прошивки прибора с карты памяти..



Для того чтобы выбрать этот пункт в командной строке вводим символ – a



и нажимаем на клавиатуре – ENTER

После этого в прогресс баре командной сроке пробегут отчеты по произведенной операции с прибором, и появится новое меню с выбором функций.



Текст команд:

Цитата
Enter your selection: a
SD(Clk=50000000, Ratio=4), PWR_PRF_RATIO=0x4, PWR_CLK_SWITCH=0x65
Eboot SDMMC card is detected!
Eboot Card initializel!
Eboot CMD0_GO_IDLE Success!
Eboot bus_power Success!
CMD2_ALL_SEND_CID Success!
card_initialize Success!
gSd_CardType = 0x3
SDMMC_Init successfully

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
! Now we try to update image from SD card. Please ensure
! your Monolithic or MultiXIP image in SD card root dire-
! ctory. Note here you must place only Monolithic or Mul-
! tiXIP image in SD card. If you select to doenload Mono-
! lithic image and put MultiXIP image in SD card, there
! will be errors! Vice versa. Here you have three choice:
! 1 ----- MultiXIP
! 2 ----- Monolithic
! 9 ----- Give up to download image
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!


В командной строке выбираем команду - ! 1 ----- MultiXIP



В командной сроке вбиваем символ – 1 и ENTER на клавиатуре
Начнется процесс прошивки прибора, на экране навигатора отобразится прогресс бар обновления прошивки навигатора.

НИЧЕГО НЕ ТРОГАЕМ ДО ПОЛНОГО ОБНОВЛЕНИЯ !!!

Процесс обновления будет закончен, когда навигатор загрузится в меню (стандартное меню с кнопками)
В программе отобразится успешное выполнение операции по обновлению программного обеспечения прибора.



Отключаем прибор от компьютера, вынимаем карту памяти с прошивкой.
перезагружаем прибор (кнопка РЕСЕТ)
Все , процесс прошивки окончен…

P.S. вышло официальное обновление для навигаторов
в прошивку входит оболочка (что то пофиксили),оболочка обновляется с карты памяти.
скачать можно тут;



Дамп реестра и утилита по прошивке реестра


инструкция


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Понедельник, 06.07.2015, 08:43 | Сообщение # 117
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
Автоматическое включение и выключение навигатора МТК YG...C

Конфигурационный файл для навигаторов МТК на базе YG...C.
Русский язык по умолчанию.
По умолчанию путь запуска альт меню - \Residentflash\Menu\NaviMenu.exe (затачивал под включение меню при загрузке)
Автоматическое включение при подачи питания (проверял на 912C.711108.120207.4g)
Автоматическое выключение при отключении питания с задержкой и правом отказать в выключении.
Все основано на стандартных функциях проца, без скриптов и остальной дряни.

Установка:

Через файловый менеджер заходим в скрытый раздел Residentflash2/app/config и делаем замену конфигурационного файла
FactoryConfig.xml на мой (тот что в архиве)
перезагружаем навик.

скачать


Вашей благодарности нет предела
В яндекс денежке 41001354690355

VampiДата: Пятница, 25.09.2015, 09:18 | Сообщение # 118
Администратор
Группа: Администраторы
Сообщений: 6377
Награды: 256
Статус: Offline
Калибровка Mystery MNS 590 (490) (470) и остальных приборов на "Handhold Reference Board (iPhone Style)

Не можете попасть в меню калибровки экрана из за сбоя системы?
Подключите прибор к компьютеру, удалите файл calibdata//// из прибора, отключите от компа и ресетните, после загрузки появится калибровочное окно,где вы смело сможете восстановить доступ к интерфейсу wink


Вашей благодарности нет предела
В яндекс денежке 41001354690355

Форум » Ремонт GPS навигаторов » FAQ - "ПОЧЕМУЧКА" » FAQ - "ПОЧЕМУЧКА" (ремонт,настройка,модернизация приборов навигации)
  • Страница 8 из 8
  • «
  • 1
  • 2
  • 6
  • 7
  • 8
Поиск:

Gallasy © 2020 Сайт создан в системе uCoz
